PowerCode
Протокол радиообмена PowerCode используется в серии панелей PowerMax и извещателях, применяемых совместно с ними.

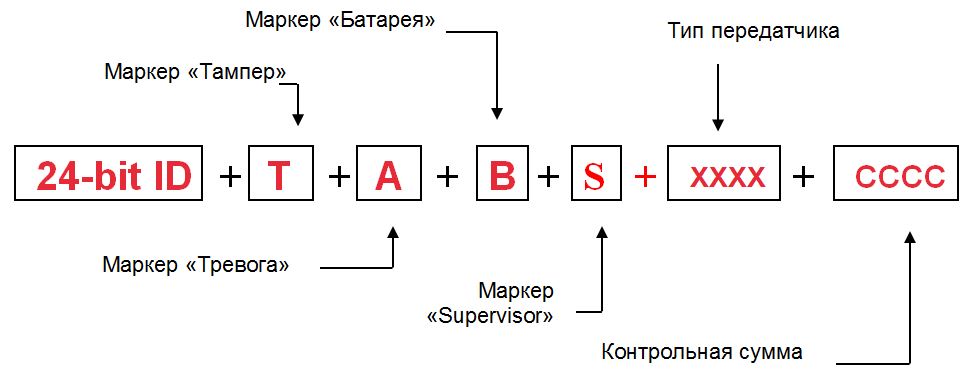

Длина сообщения в формате PowerCode составляет 36 бит. Первые 24 бита определяют идентификационный номер передатчика ID, который устанавливается на заводе. Причем, если устройство имеет два входа, то каждый из них будет иметь свой персональный ID.
Следующие 4 бита информируют о характере сообщения: тампер/восстановление, тревога/восстановление, батарея разряжена/восстановление, периодическое тестовое сообщение. Биты с 29 по 32 отражают тип передатчика, а именно: посылает радиопередатчик периодические тестовые сообщения и сигналы восстановления или не посылает. Последние 4 бита являются контрольной суммой всего сообщения.

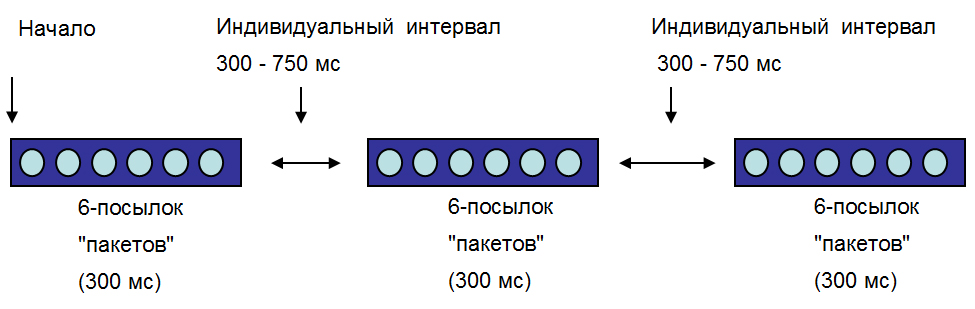

Для предотвращения наложения радиосигналов и потери информации применяется функция Anti-Collision - сообщение дублируется 18 раз подряд. Структура цикла передачи имеет следующий вид: первая группа из 6 сообщений — одна треть секунды, пауза со случайным интервалом (300–750 мкс), вторая группа из 6 сообщений — одна треть секунды, пауза со случайным интервалом (300–750 мкс), последняя группа из 6 сообщений — одна треть секунды. Поэтому, если два передатчика одновременно начали передавать сообщение, то через несколько циклов передачи, сообщения неизбежно сместятся относительно друг друга по времени и приемник сможет принять оба сигнала.
Структура передачи сигнала PowerCode™
