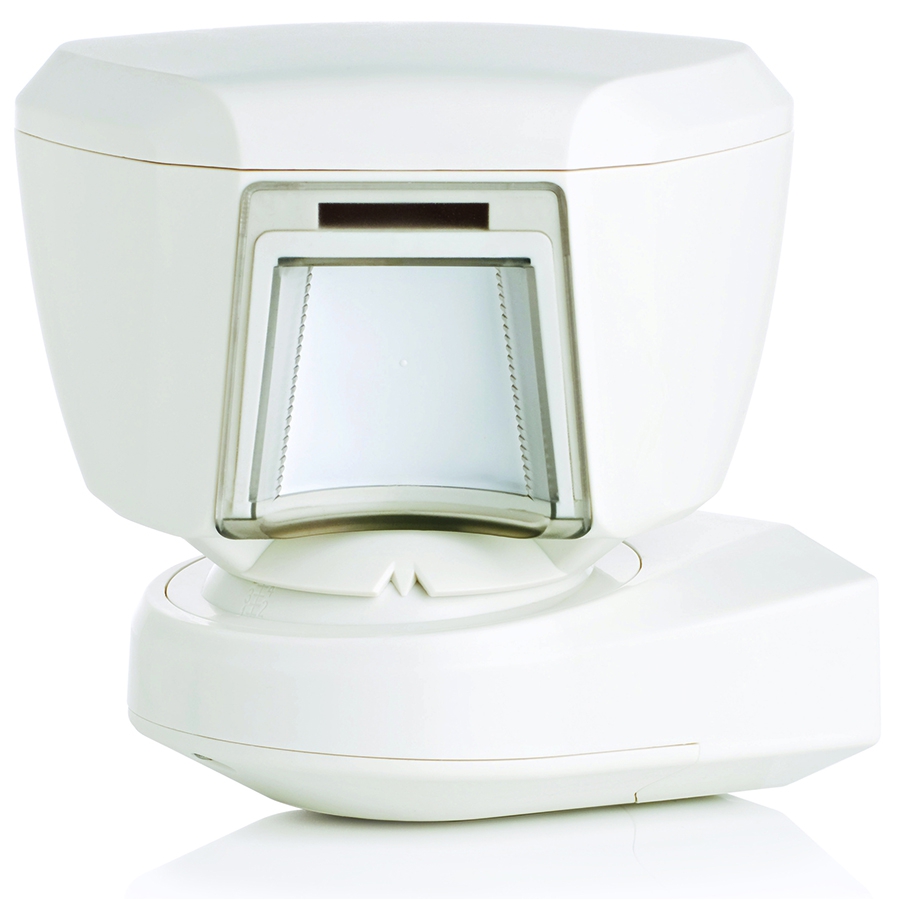

Tower 20AM PG2
Беспроводной уличный ПИК извещатель серии PowerG с зеркальной оптикой и антимаскированием

Краткое описание

Уличный всепогодный оптико-электронный беспроводной извещатель  с  зеркальной оптикой и функцией «антимаскирования» обеспечивает эффективное обнаружение при минимальной вероятности ложной тревоги.   Главные  достоинства Tower 20AM PG2 - высочайший уровень помехозащищенности в уличных условиях, защита от блокировки извещателя, защита оптики от механических воздействий.

Работа извещателя TOWER-20AM PG2 основывается на нескольких инновационных технологиях, позволяющих успешно решать задачи с учетом внешних факторов, таких как дождь, прямое попадание солнечного света, наличие животных, изменение уровня освещения и других.

Инновационная технология Octa-QUAD™  эффективно различает движение нарушителя от источников помех в сложных погодных условиях. Извещатель снабжен 8 независимыми ИК сенсорами, каждый из которых оптически связан со своим сектором зоны обнаружения в горизонтальной плоскости. Революционный метод “двойного” антимаскирования обеспечивает надежную защиту от блокирования извещателя аэрозолями и посторонними предметами. Уникальная конструкция оптической системы  предохраняет ее от вандализма и воздействия природных факторов.

Дальность передачи сигналов между панелью и извещателями достигает 2000 метров в прямой видимости.

Основные достоинства TOWER-20AM PG2:

  • Безупречная работа в уличных условиях без ложных тревог;
  • Область обнаружения: 12м, 90 град.;
  • Невосприимчивость к животным 18кг;
  • 8 независимых ПИК-сенсоров с обработкой сигналов на микропроцессоре;
  • Инновационная технология Octa-QUAD™  эффективно различает движение нарушителя от источников помех в уличных условиях (снег, дождь, деревья);
  • “Black Obsidian Mirror” – специальное покрытие зеркала обеспечивает уровень защиты к засветке более 25000 люкс;
  • Зеркальная оптика  со специальным черным покрытием  гарантирует высочайшую защиту  от засветки солнечным светом;
  • Защита от блокирования извещателя аэрозолями и посторонними предметами;
  • Вандалозащищенная оптическая система (патент V-Slot®);
  • Алгоритм обработки: True Motion Recognition;
  • Надежность передачи данных PowerG определяется технологиями FHHS, TDMA и шифрованием AES 128 бит;
  • Двухсторонний протокол PowerG позволяет осуществлять настройку извещателя с контрольной панели или удаленно ссервера PowerManage и приложения AlarmInstall
  • Питание: 2 литиевые батарейки CR123A;
  • Срок службы батареек (3 года);
  • Температура эксплуатации: -35°С +60°С;
  • Исполнение корпуса IP 55;
  • Рабочая частота/Мощность: 868МГц/10мВт
  • Размеры: 157×147×124мм;
  • Встроенный кронштейн;
  • Совместимость:  панели серии PowerMaster (версии v16 и выше).



Каталог Visonic 2015









Антимаскирование

Функция антимаскирования обнаруживает попытку профессионального нарушителя «ослепить» извещатель двух случаях. 1. Когда система не находится в режиме охраны. Оптика извещателя может быть блокирована сторонним предметом или аэрозолем. Таким образом данная функция не позволяет нарушителю заблаговременно провести подготовку к незаметному проникновения в охраняемое помещение. 2. Когда система в режиме охраны. Если нарушителю удалось подобраться в ближнюю зону под извещателем, он может провести блокировку оптической системы и далее спокойно ходить в области обнаружения.

Технология V-Slot®

V-Slot® является конструктивной особенностью оптической системы извещателя с зеркальной оптикой.  На лицевой стороне извещателя расположено окно (Slot). В окне размещен прочный защитный экран из твердого пластика, и имеющий вогнутую форму (V). Все это обеспечивает надежную защиту оптики от вандализма.

Octa-QUADTM

Технология Octa-Pir (патент) обеспечивает четкое распознавание движение человека от снега, дождя, падения листьев, движения животных и птиц, качания веток деревьев и кустарников, изменения освещенности и температуры. 8 независимых двухэлементных ИК сенсоров, каждый из которых действует как отдельный детектор со своей зоной обнаружения. Центральный процессор получает информацию от каждого сенсора, сравнивает, оценивает и анализирует данные для корректного определения реального события. Данные для анализа: амплитуда сигналов, их форма, временные параметры, корреляция информации между соседними секторами зоны обнаружения и т.д. Событие «Тревога» определяется только при наличии соответствия данных от всех 8-ми сенсоров определенным количественным соотношениям.
