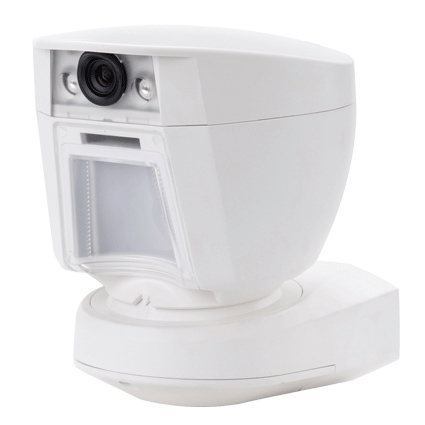

Tower Cam PG2
Беспроводной уличный ПИК извещатель серии PowerG с зеркальной оптикой, антимаскированием и встроенной цветной фотокамерой

Краткое описание

Уличный всепогодный оптико-электронный беспроводной извещатель с зеркальной оптикой и функцией «антимаскирования» обеспечивает эффективное обнаружение при минимальной вероятности ложной тревоги. Достоинством Tower Cam PG2 является высочайший уровень помехозащищенности в уличных условиях, защита от блокировки извещателя, защита оптики от механических воздействий.

Работа извещателя Tower Cam PG2 основывается на нескольких инновационных технологиях, позволяющих успешно решать задачи с учетом внешних факторов, таких как дождь, прямое попадание солнечного света, наличие животных, изменение уровня освещения и других.

Инновационная технология Octa-QUAD™ эффективно различает движение нарушителя от источников помех в сложных погодных условиях. Извещатель снабжен восьмью независимыми ИК сенсорами, каждый из которых оптически связан со своим сектором зоны обнаружения в горизонтальной плоскости. Революционный метод “двойного” антимаскирования обеспечивает надежную защиту от блокирования извещателя аэрозолями и посторонними предметами. Уникальная конструкция оптической системы предохраняет ее от вандализма и воздействия природных факторов.

Точная идентификация тревоги – наиважнейшее качество для любой эффективной системы охраны. Самым надежным способом выявления реальной тревоги является получение визуальной информации с объекта.

Если на объекте охраны установлены детекторы с встроенной камерой, то при подключение контрольной панели серии PowerMaster к облаку PowerManage становится доступной услуга “Видеоподтверждения тревог”, а именно получение пользователем в приложении VisonicGo видеороликов от системы охраны в случае некоторых событий или по команде пользователя. Данная услуга предназначена для точного выявления истинной или ложной тревоги. Обращаем внимание, что видео верификация - это не система видеонаблюдения, а “Видеоподтверждение тревоги” системой охраны. Качество и разрешение ролика вполне достаточное для определения реальности угрозы.

Для реализации услуги необходимо:

Краткое описание услуги «Видеоподтверждение тревоги».

Фотокадры записываются с камеры, встроенной в детектор Next Cam K9 PG2 и Tower Cam PG2 (6-10 кадров; с частотой 2 кадра в секунду) и далее посылаются на контрольную панель PowerMaster. В свою очередь панель пересылает все кадры в облако PowerManage. Далее кадры конвертируются в соответствующий формат видео (например, avi) и высылаются двумя способами:

  • При использовании приложения VisonicGo вы получите push-уведомление по тревоге и далее после открытия приложения вы можете просмотреть видеоролик.
  • По заданным в панели адресам электронной почты Email. Для получения сообщений Вы можете использовать до 4-х адресов. Для оперативности получения информации о срабатывании системы сигнализации Получателю видеороликов рекомендуется настроить программу почтового клиента на своем мобильном устройстве так, чтобы данные почты обновлялись с минимальным периодом времени. Среднее время получения роликов 3 минуты и зависит от ряда факторов.

Существует несколько вариантов активации видеокамеры в детекторах Next Cam K9 PG2 и Tower Cam PG2.

  • В режиме охраны по срабатыванию детектора с камерой. В этом случае длительность видеоролика составляет 5 секунд (10 кадров). Если нарушитель не покинул область обнаружения детектора, а остался в ней и продолжает двигаться, камера снимет и отправит не один ролик, а несколько.
  • По тревоге любого пожарного детектора все датчики с камерами системы снимут по одному ролику. В данном случае длительность видеоролика составит 3 секунды (6 кадров).
  • При нажатии на панели кнопки паники все детекторы с камерой снимут по одному ролику. В данном случае длительность ролика составит 3 секунды (6 кадров).
  • При введении Пользователем специального кода Принуждения все детекторы с камерой снимут по одному ролику. В данном случае длительность ролика 3 секунды (6 кадров).
  • Отправка видеороликов по запросу пользователя с приложения VisonicGo. В данном случае длительность ролика 5 секунд (10 кадров).

О подключении к нашему облаку PowerManage можно ознакомиться здесь. Услуга бесплатна.

Основные достоинства Tower Cam PG2:

  • Безупречная работа в уличных условиях без ложных тревог;
  • Область обнаружения: 12м, 90 град.;
  • Невосприимчивость к животным 18кг;
  • 8 независимых ПИК-сенсоров с обработкой сигналов на микропроцессоре;
  • Инновационная технология Octa-QUAD™ эффективно различает движение нарушителя от источников помех в уличных условиях (снег, дождь, деревья);
  • Black Obsidian Mirror” – специальное покрытие зеркала обеспечивает уровень защиты к засветке более 25000 люкс;
  • Сверхбыстрое включение камеры по тревоге ПИК извещателя;
  • Частота кадров (2 кадра/сек; 12 кадров);
  • Передача видеоролика в облако PowerManage и далее на телефон пользователя.
  • До 10 извещателей в одной системе (версия панели 18)
  • Выбор режима охраны для разрешения “Видео по запросу” (8 вариантов)
  • Выбор временного окна для опции “Видео по запросу” (Всегда, тревога + 5 мин/15мин/1час)
  • Включение видеокамеры при тревогах других детекторов
  • Конвертация видеоролика для передачи по Email: mpeg, avi, 3G;
  • Цветная CMOS камера:12м (10м с ИК подсветкой);
  • Разрешение 320х240пикс. QWGA;
  • Встроенная ИК подсветка (10м);
  • Зеркальная оптика со специальным черным покрытием гарантирует высочайшую защиту от засветки солнечным светом;
  • Защита от блокирования извещателя аэрозолями и посторонними предметами;
  • Вандалозащищенная оптическая система (патент V-Slot®);
  • Алгоритм обработки: True Motion Recognition;
  • Надежность передачи данных PowerG определяется технологиями FHHS, TDMA и шифрованием AES 128 бит;
  • Двухсторонний протокол PowerG позволяет осуществлять дистанционную настройку извещателя с контрольной панели или приложения AlarmInstall;
  • Питание: 2 литиевые батарейки 3В CR17450;
  • Срок службы батареек (3 года);
  • Температура эксплуатации: -35°С +60°С;
  • Исполнение корпуса IP 55;
  • Рабочая частота/Мощность: 868МГц/10мВт
  • Размеры: 157×147×124мм;
  • Интегрированный кронштейн;
  • Совместимость: панели серии PowerMaster (версии v18 и выше).

Изменение в настройке детектора Tower Cam K9 PG2 при использовании контрольной панели PowerMaster версии 20.2 и выше

  • Теперь можно настроить индивидуально для каждого детектора с камерой параметры “Видео по Запросу” (ранее настройка действовала на все детекторы)
  • Увеличено до 15 общее количество детекторов с камерой в одной системе (ранее 10 устройств).
  • Настройка разрешения на пересылку кадров/видеоролика через WhatsApp, Viber, Email и т.д., а также его сохранение на телефоне.





Каталог Visonic 2015









Антимаскирование

Функция антимаскирования обнаруживает попытку профессионального нарушителя «ослепить» извещатель двух случаях:

  1. Когда система не находится в режиме охраны. Оптика извещателя может быть блокирована сторонним предметом или аэрозолем. Таким образом данная функция не позволяет нарушителю заблаговременно провести подготовку к незаметному проникновения в охраняемое помещение.
  2. Когда система в режиме охраны. Если нарушителю удалось подобраться в ближнюю зону под извещателем, он может провести блокировку оптической системы и далее спокойно ходить в области обнаружения.

Технология V-Slot®

V-Slot® является конструктивной особенностью оптической системы извещателя с зеркальной оптикой.  На лицевой стороне извещателя расположено окно (Slot). В окне размещен прочный защитный экран из твердого пластика, и имеющий вогнутую форму (V). Все это обеспечивает надежную защиту оптики от вандализма.

Octa-QUADTM

Технология Octa-Pir (патент) обеспечивает четкое распознавание движение человека от снега, дождя, падения листьев, движения животных и птиц, качания веток деревьев и кустарников, изменения освещенности и температуры. 8 независимых двухэлементных ИК сенсоров, каждый из которых действует как отдельный детектор со своей зоной обнаружения. Центральный процессор получает информацию от каждого сенсора, сравнивает, оценивает и анализирует данные для корректного определения реального события. Данные для анализа: амплитуда сигналов, их форма, временные параметры, корреляция информации между соседними секторами зоны обнаружения и т.д. Событие «Тревога» определяется только при наличии соответствия данных от всех 8-ми сенсоров определенным количественным соотношениям.
